Série DC

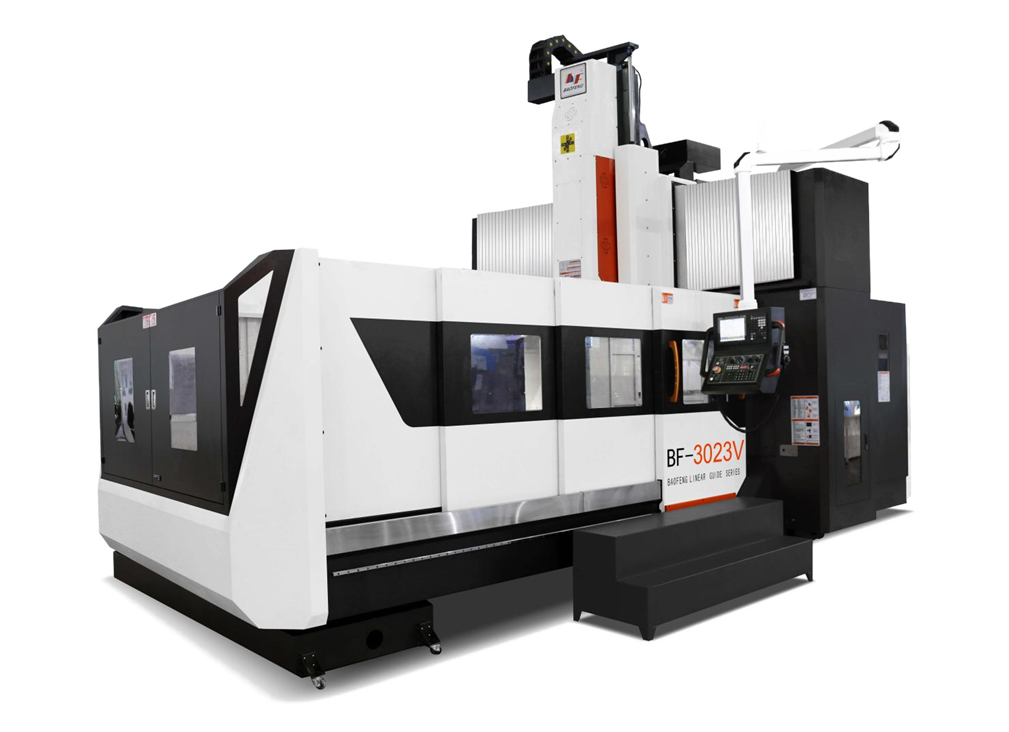

Serie V-DC - Double Colonne

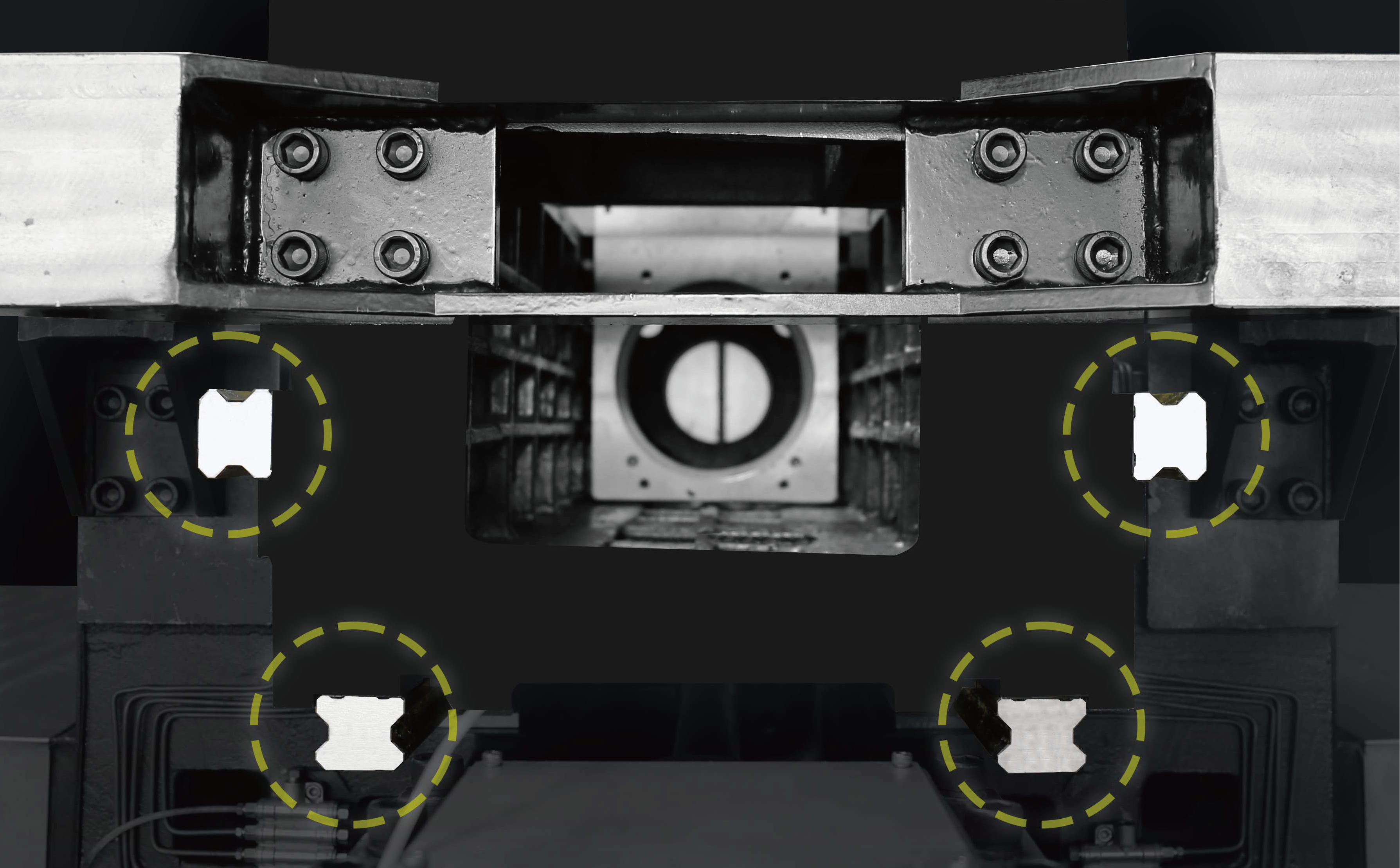

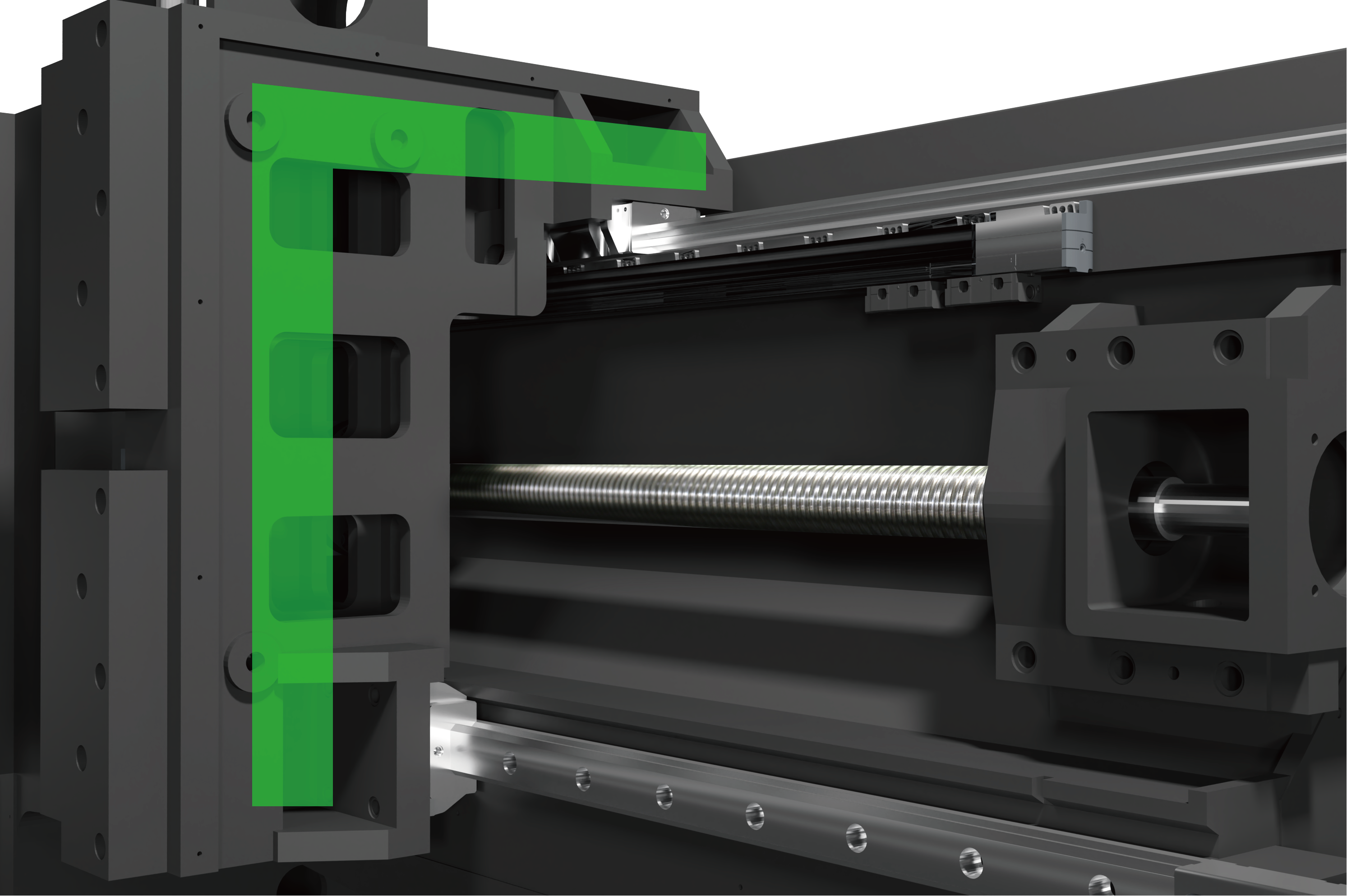

Structure nervuree double couche en caisson. Axe Y en L inverse a grande portee. Guidage lineaire 4 voies sur axe Z. Broche BBT40/BBT50/HSK-A63. Jusqu'a 6 000 mm de course X. Fonte FC30.

8 modèles

1600–6000 course X (mm)

6-18 000 tr/min broche

BBT40 / BBT50 cône

Demander un devis Découvrir les 8 modèles

Pourquoi la Série DC

L'avantage DC

Chaque détail de conception vise un objectif : votre productivité et la qualité de vos pièces.

Double colonne

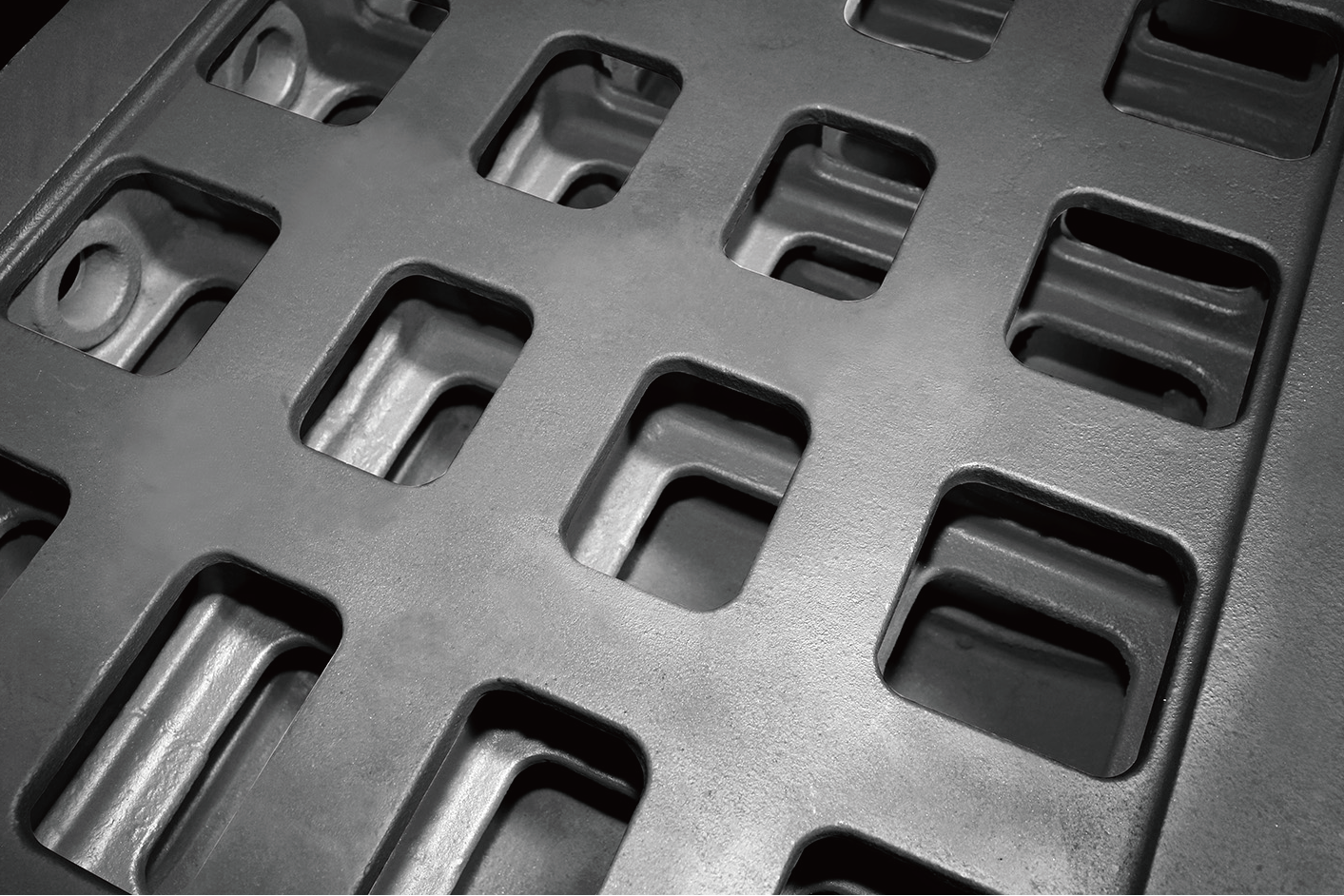

Structure nervurée double couche en caisson. Stabilité exceptionnelle pour grandes pièces jusqu'à 6 000 mm.

Grandes dimensions

Courses jusqu'à 6 000 × 2 600 mm. Tables de travail massives pour pièces de grande taille.

Puissance broche

Broches BBT50 et HSK-A63 disponibles. Couple élevé pour usinage intensif des aciers et fontes.

Polyvalence industrielle

Aéronautique, énergie, moules grande taille. Têtes de fraisage orientables en option.

Comparer

Quelle taille pour votre besoin ?

Comparez les courses, capacités et options pour identifier le modèle adapté à vos pièces et volumes.

Modèle	Course X	Course Y	Course Z	Broche	Cone	Poids
BF-1613V	1 600 mm	1 300 mm	800 mm	6-18 000 tr/min	BBT40 / BBT50	13 000 kg	Voir
BF-1814V	1 800 mm	1 400 mm	800 mm	6 000 tr/min	BBT50 / HSK-A63	15 000 kg	Voir
BF-2016V	2 000 mm	1 600 mm	800 mm	6 000 tr/min	BBT50 / HSK-A63	19 000 kg	Voir
BF-2513V	2 500 mm	1 300 mm	800 mm	6 000 tr/min	BBT50 / HSK-A63	22 000 kg	Voir
BF-3026V	3 000 mm	2 600 mm	1 000 mm	6 000 tr/min	BBT50 / HSK-A63	32 000 kg	Voir
BF-4026V	4 000 mm	2 600 mm	1 000 mm	6 000 tr/min	BBT50 / HSK-A63	33 500 kg	Voir
BF-5026V	5 000 mm	2 600 mm	1 000 mm	6 000 tr/min	BBT50 / HSK-A63	41 000 kg	Voir
BF-6026V	6 000 mm	2 600 mm	1 200 mm	6 000 tr/min	BBT50 / HSK-A63	50 000 kg	Voir

← Faire défiler pour voir toutes les colonnes →

Applications

Quelle DC pour votre métier ?

Chaque modèle est optimisé pour un type de production. Identifiez celui qui correspond à vos pièces.

Aéronautique

DC-2013 à DC-4026

Pièces de structure, longerons, cadres. Grandes dimensions et précision.

Énergie

DC-3020 à DC-6026

Composants turbines, vannes, brides. Usinage lourd grande capacité.

Moules grande taille

DC-2013 à DC-3026

Moules automobile, emballage et industrie. Tables massives.

Sous le capot

Technologie & composants

Chaque composant est choisi pour une raison précise : rigidité, précision, durabilité. Explorez l'ingénierie qui fait la différence au quotidien.

01 / 09

Composant 01

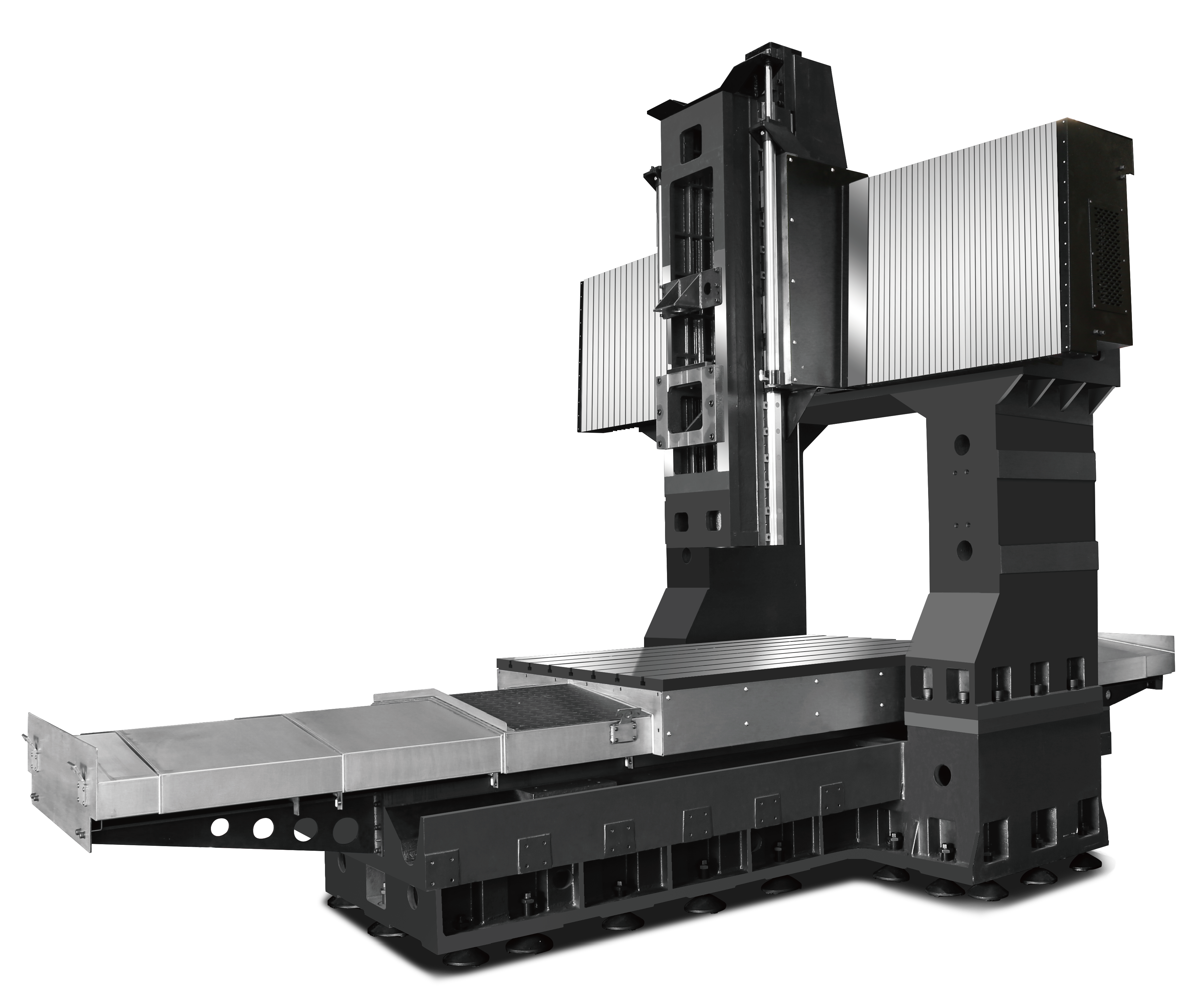

Bâti machine

Bâti monobloc fonte FC30, grattage manuel — fondation de la précision sur 10+ ans.

Témoignages

Ils produisent avec nos machines

La qualité de construction Baofeng nous a surpris. Les composants FANUC et HIWIN sont les mêmes que sur des machines deux fois plus chères.

Responsable technique

PME industrielle, Rhône-Alpes

Série DC

L'installation et la formation ont été impeccables. L'équipe MainJobToDo connaît vraiment ses machines.

Directeur d'usine

Groupe industriel, Île-de-France

Série DC

Questions fréquentes

Tout savoir sur la Série DC

Jusqu'à quelle taille de pièce peut-on aller avec la Série DC ?

La Série DC couvre des courses de 1 300 × 700 mm jusqu'à 6 000 × 2 600 mm. Les tables de travail peuvent supporter des charges de plusieurs tonnes. C'est la gamme idéale pour les pièces de structure aéronautique, les bâtis de machine, les moules de grande taille et les pièces énergie.

Quels types de broches sont disponibles ?

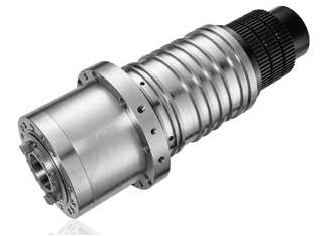

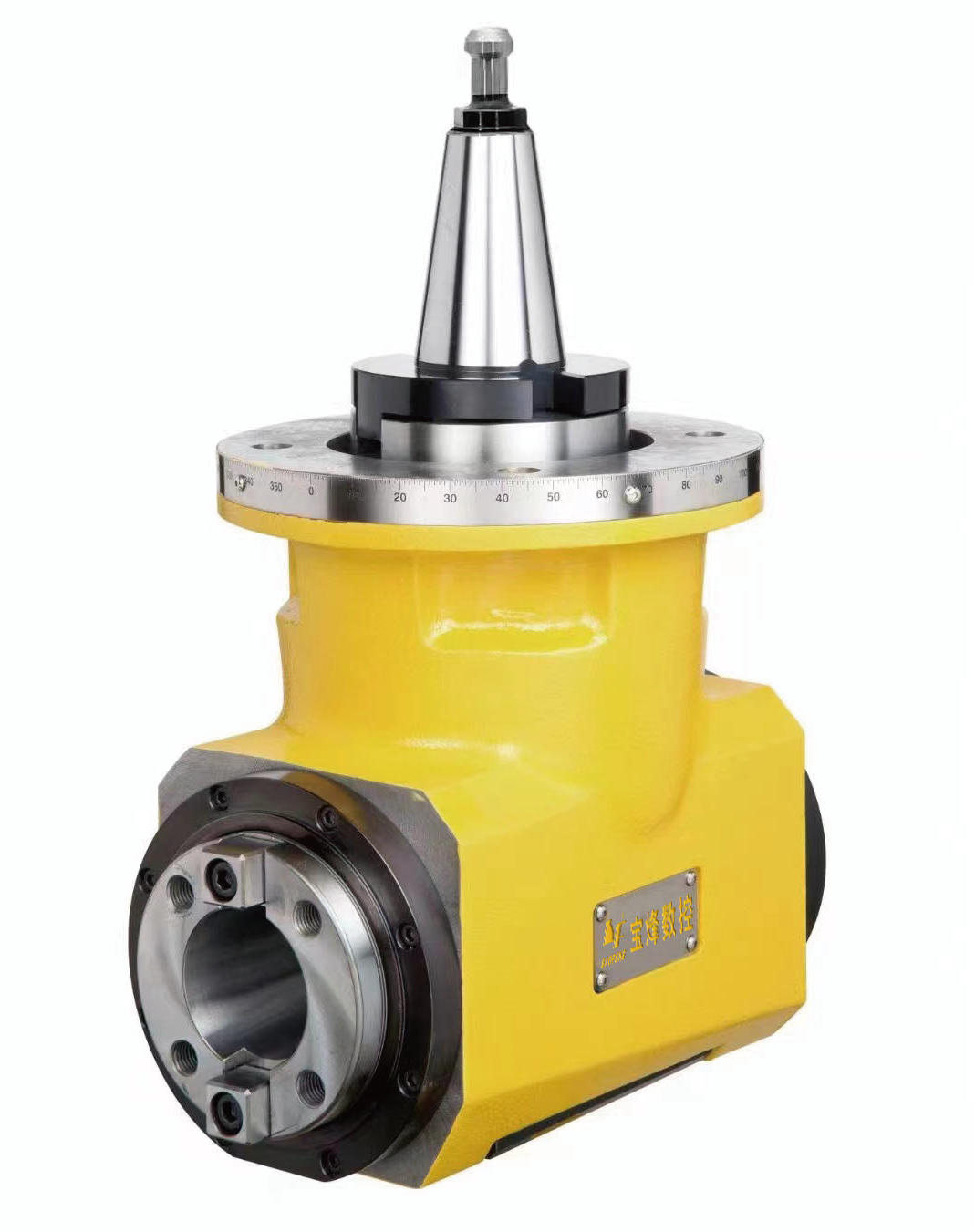

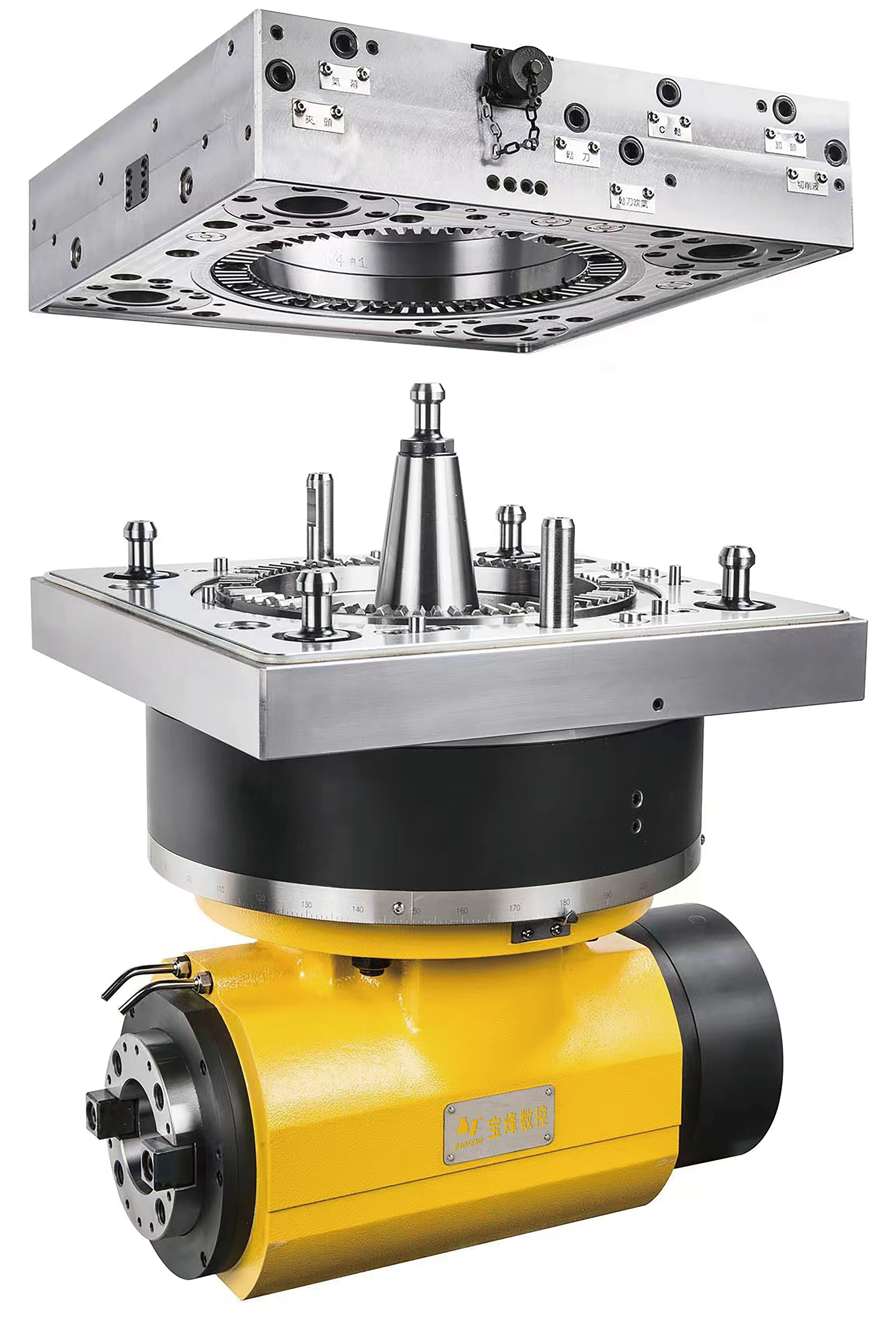

La Série DC propose des broches BBT40, BBT50 et HSK-A63 selon les modèles. Les broches BBT50 offrent un couple élevé pour l'ébauche intensive, tandis que les HSK-A63 combinent vitesse et rigidité pour la finition. Des têtes de fraisage orientables à simple ou double face sont disponibles en option.

La structure double colonne est-elle vraiment plus rigide ?

Oui, significativement. Le portique symétrique distribue les efforts de coupe de manière égale sur les deux colonnes. La structure nervurée double couche en caisson, analysée par FEA, offre un rapport rigidité/masse supérieur à toute structure en C. Le résultat : moins de vibrations, meilleure précision et durée de vie accrue des outils.

Gamme DC

Besoin d'aide pour
choisir ?

Nos experts techniques connaissent chaque machine, chaque option, chaque application. Obtenez une recommandation personnalisée sous 24h.

48h Intervention SAV

10 000+ Machines installées

25+ Pays

Demander un devis gratuit +33 X XX XX XX XX Configurateur en ligne

Téléchargez la fiche technique Série DC

Spécifications complètes, options disponibles, dimensions d'encombrement. Format PDF, idéal pour partager avec votre équipe.
