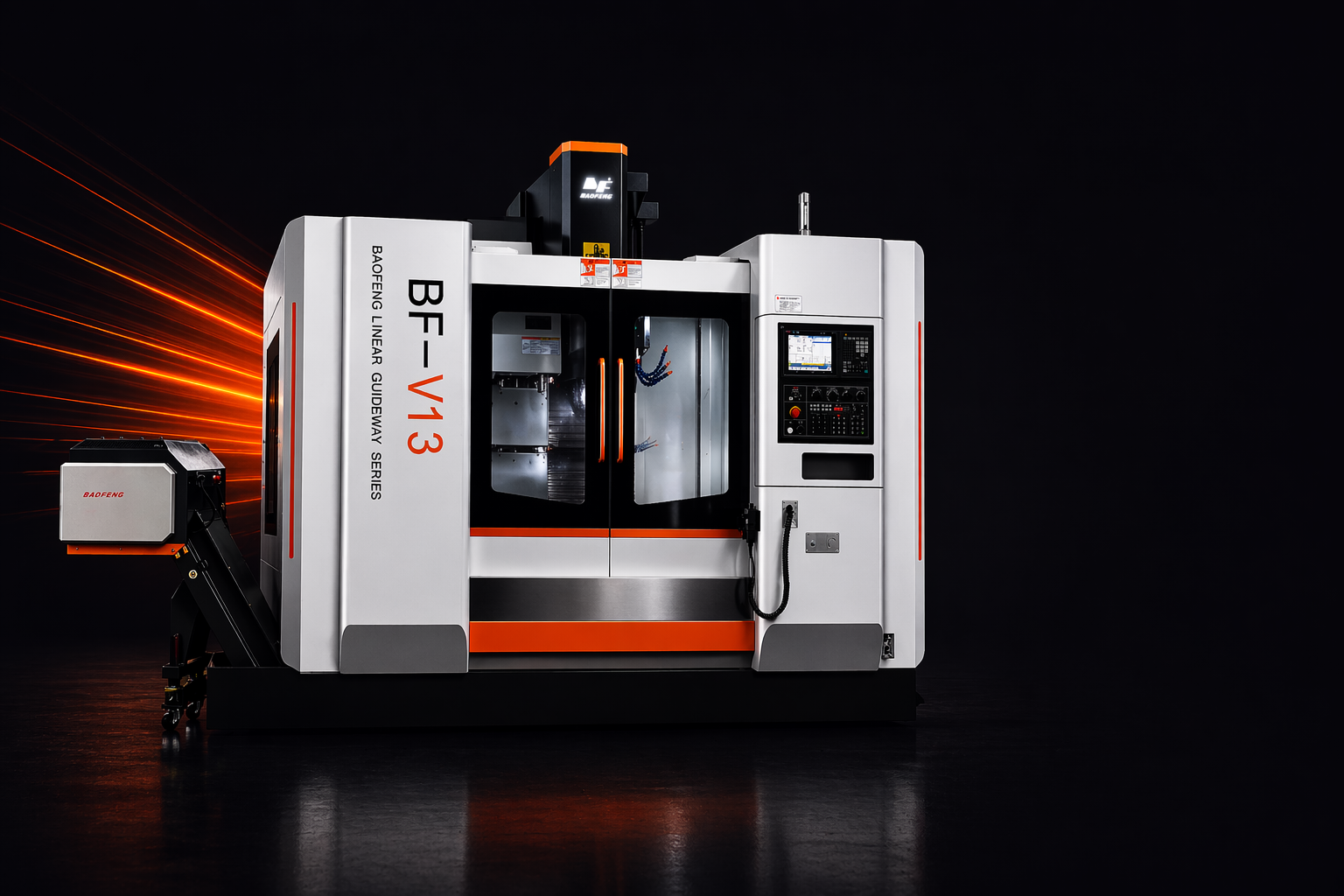

Serie V - VMC Guidage Lineaire

Structure haute rigidite, guidages lineaires haute precision, vis a billes precontraintes X/Y/Z. Broche direct drive BBT40/ISO40 - 12 000 a 15 000 tr/min. Fonte FC30, traitement thermique 48h. Optimise par analyse FEA.

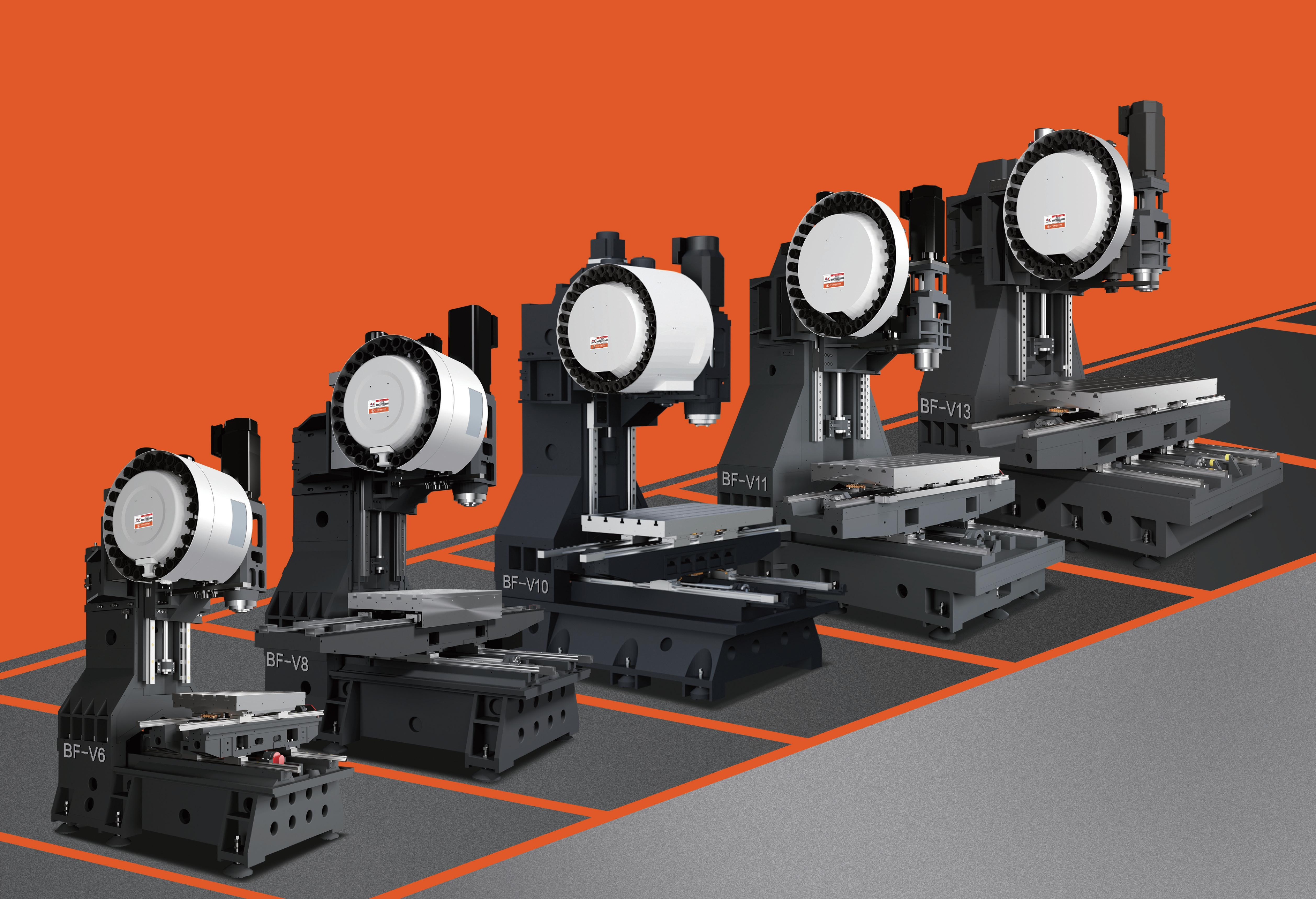

6 modèles

800–1300 course X (mm)

12 000 tr/min broche

BBT40 / ISO40 cône

Pourquoi la Série V

L'avantage V

Chaque détail de conception vise un objectif : votre productivité et la qualité de vos pièces.

Rigidité structurelle

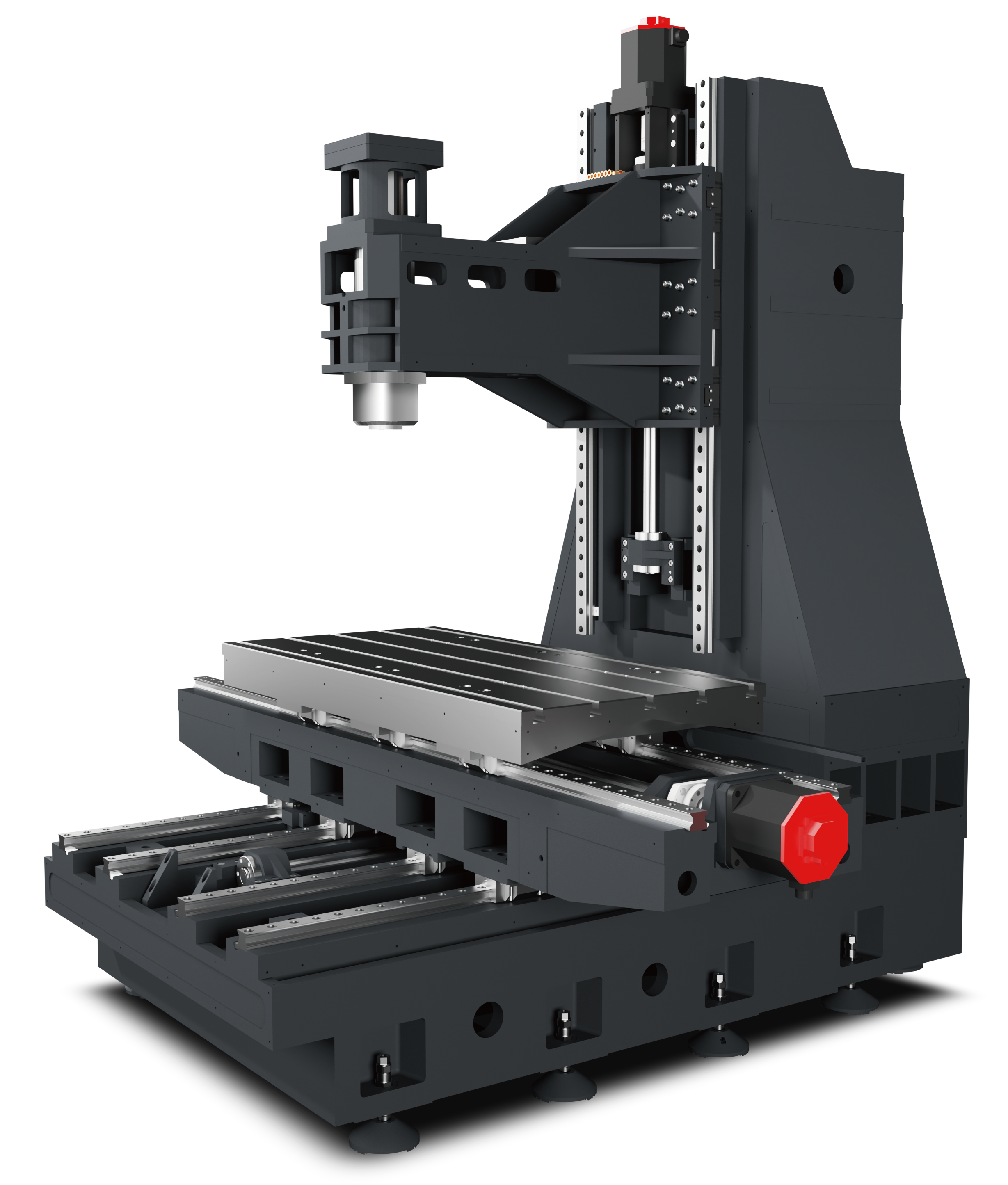

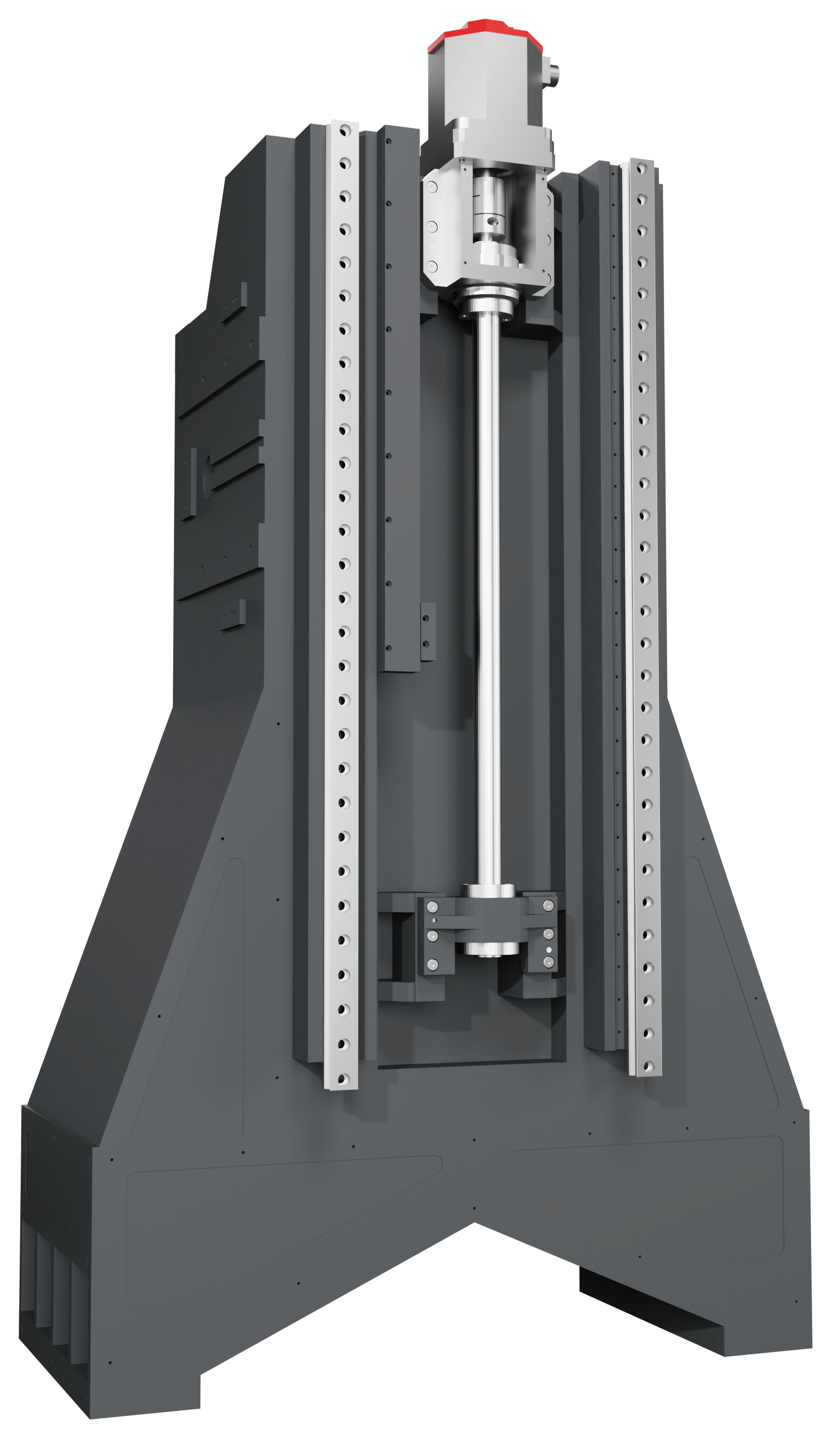

Bâti monobloc fonte FC30, traitement thermique 48h. Analyse FEA pour une stabilité optimale même en usinage lourd.

Précision garantie

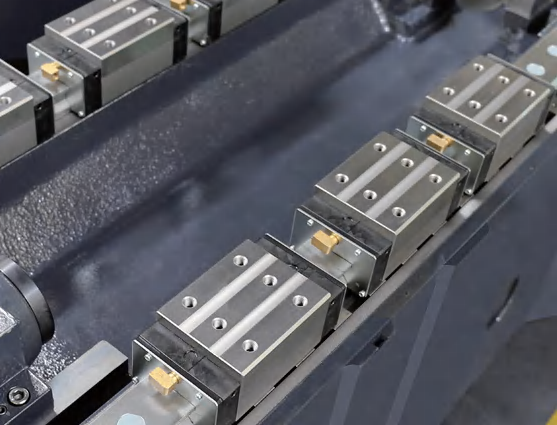

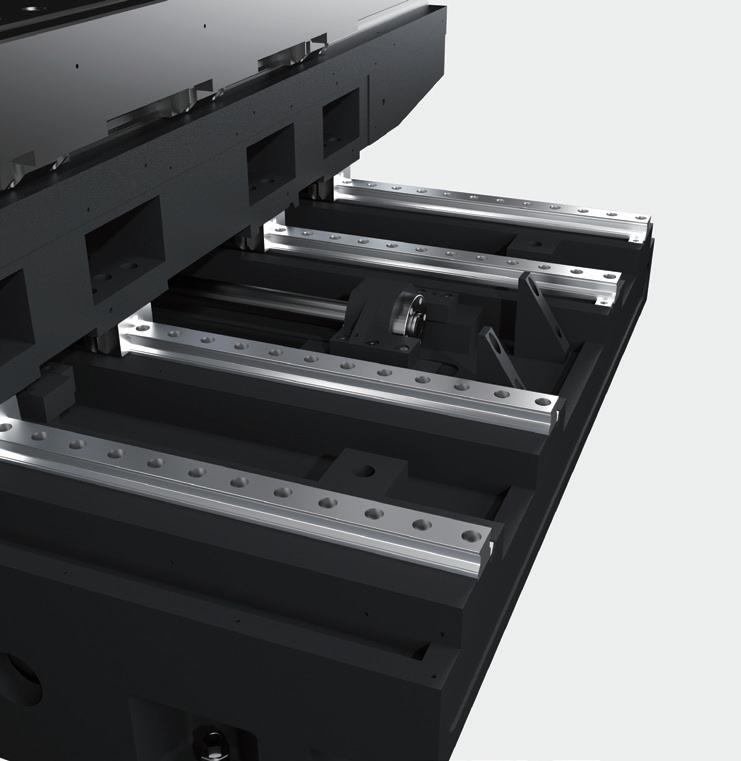

Guidages linéaires HIWIN haute précision, vis à billes précontraintes. Répétabilité ±0,002 mm maintenue dans le temps.

Productivité élevée

Broche direct drive 12 000-15 000 tr/min BBT40/ISO40. Changement d'outil rapide. Avances rapides jusqu'à 48 m/min.

Flexibilité maximale

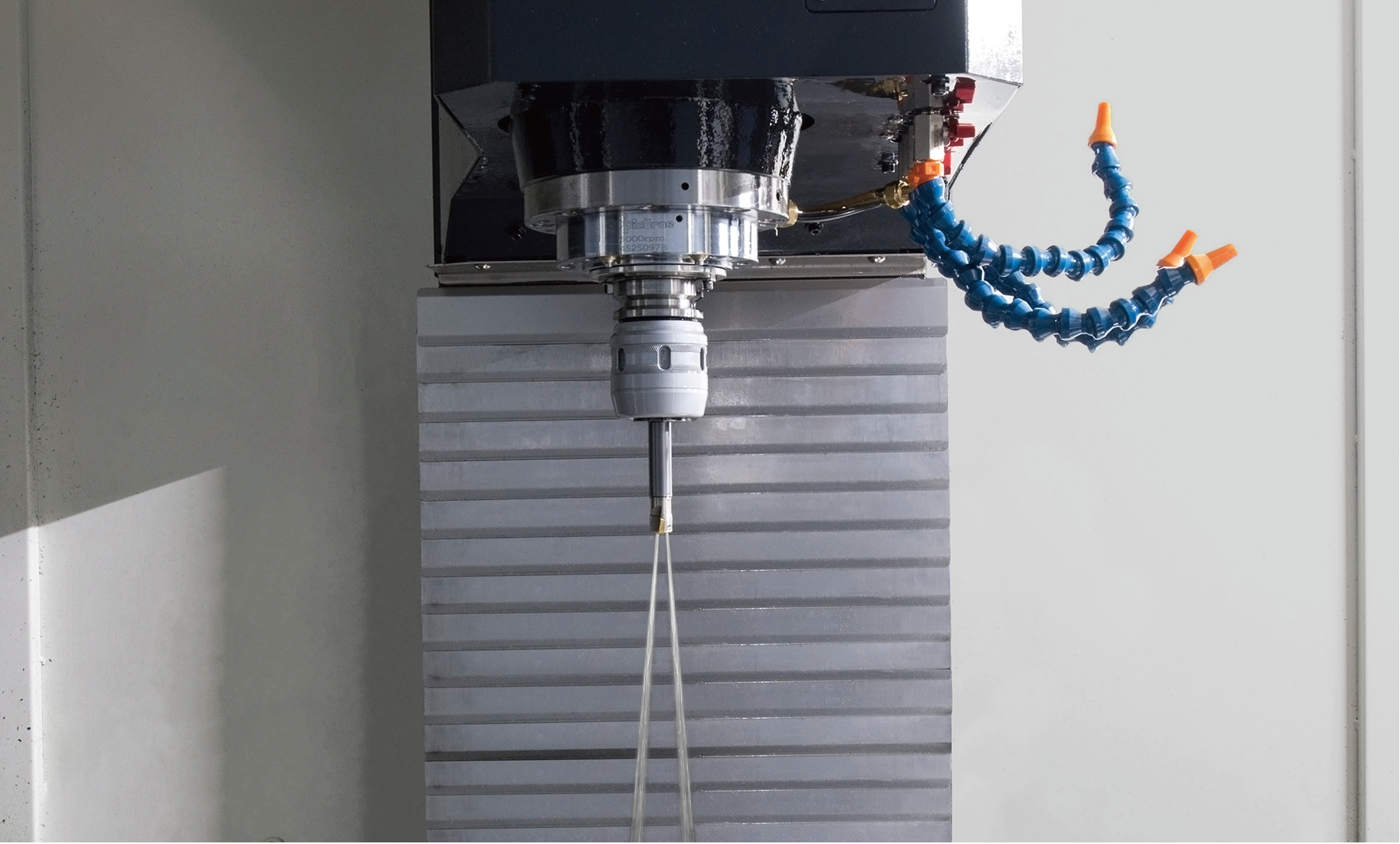

Compatible 4ème et 5ème axe. 3 CNC au choix : FANUC, Siemens, Mitsubishi. Arrosage centre broche en option.

Comparer

Quelle taille pour votre besoin ?

Comparez les courses, capacités et options pour identifier le modèle adapté à vos pièces et volumes.

Modèle	Course X	Course Y	Course Z	Broche	Cone	Table
BF-V8	800 mm	500 mm	550 mm	12 000 tr/min	BBT40 / ISO40	900x500 mm	Voir
BF-V10	1 000 mm	550 mm	600 mm	12 000 tr/min	BBT40 / ISO40	1100x550 mm	Voir
BF-V11	1 100 mm	600 mm	650 mm	12 000 tr/min	BBT40 / ISO40	1200x600 mm	Voir
BF-V13	1 300 mm	700 mm	700 mm	12 000 tr/min	BBT40 / ISO40	1450x700 mm	Voir
BF-858V	850 mm	550 mm	800 mm	12 000 tr/min	BBT40 / ISO40	1100x710 mm	Voir
BF-1168V	1 100 mm	650 mm	800 mm	12 000 tr/min	BBT40 / ISO40	1200x650 mm	Voir

← Faire défiler pour voir toutes les colonnes →

Applications

Quelle V pour votre métier ?

Chaque modèle est optimisé pour un type de production. Identifiez celui qui correspond à vos pièces.

Mécanique générale

BF-V8 · BF-V10

Sous-traitance, séries courtes à moyennes, pièces multi-références. Polyvalence et réglage rapide.

Automobile

BF-V10 · BF-V11

Pièces de série, cadence élevée, fonctionnement en 2×8 ou 3×8. Fiabilité et répétabilité.

Moules & Outillage

BF-V11 · BF-V13

Empreintes de moules injection, électrodes graphite, finition haute qualité. Grandes courses.

Table rotative / 4-5 axes

BF-858V · BF-1168V

Pièces complexes nécessitant un 4ème ou 5ème axe. Course Z étendue (800 mm).

Témoignages

Ils produisent avec nos machines

On tournait sur une machine de 2009. Depuis la BF-V11, on a réduit nos temps de cycle de 30% et le SAV a répondu en 24h la seule fois où on a eu un souci.

Directeur de production

Sous-traitant mécanique, Lyon (69)

BF-V11

La répétabilité à ±0,002 mm tient dans le temps. On usine des empreintes de moules injection toute la journée, la machine ne dérive pas.

Responsable atelier

Mouliste, Oyonnax (01)

BF-V13

Le rapport qualité-prix nous a décidés. Mais c'est le SAV qui nous a convaincus de racheter une deuxième machine 18 mois plus tard.

Gérant

Atelier de mécanique, Toulouse (31)

BF-V10

Questions fréquentes

Tout savoir sur la Série V

Quelle est la différence entre la Série V et la Série VP ?

La Série V utilise des guidages linéaires pour un excellent rapport vitesse/précision, idéale pour la mécanique générale et la sous-traitance. La Série VP adopte une architecture box-type (caisson) offrant une rigidité structurelle maximale, recommandée pour l'usinage de moules et les passes d'ébauche lourdes. Le choix dépend de votre application : si la vitesse et la polyvalence sont prioritaires, optez pour la V. Si la rigidité absolue prime, choisissez la VP.

Quels matériaux peut-on usiner avec la Série V ?

La Série V est conçue pour usiner tous les matériaux courants : aciers (P20, H13, 4140), fontes, aluminium, laiton, plastiques techniques et composites. La broche 12 000-15 000 tr/min BBT40/ISO40 offre le couple nécessaire pour l'acier et la vitesse requise pour l'aluminium. Pour les matériaux exotiques (titane, inconel), nous recommandons la Série A 5 axes ou la Série DC double colonne.

Quelles options CNC sont disponibles ?

Trois commandes numériques sont proposées au choix : FANUC 0i-MF Plus, Siemens 828D/840D sl, et Mitsubishi M80. Chaque CNC est fournie avec ses cycles d'usinage natifs. Le choix dépend de vos habitudes de programmation et de votre parc existant. Nos techniciens vous conseillent sur le meilleur choix pour votre atelier.

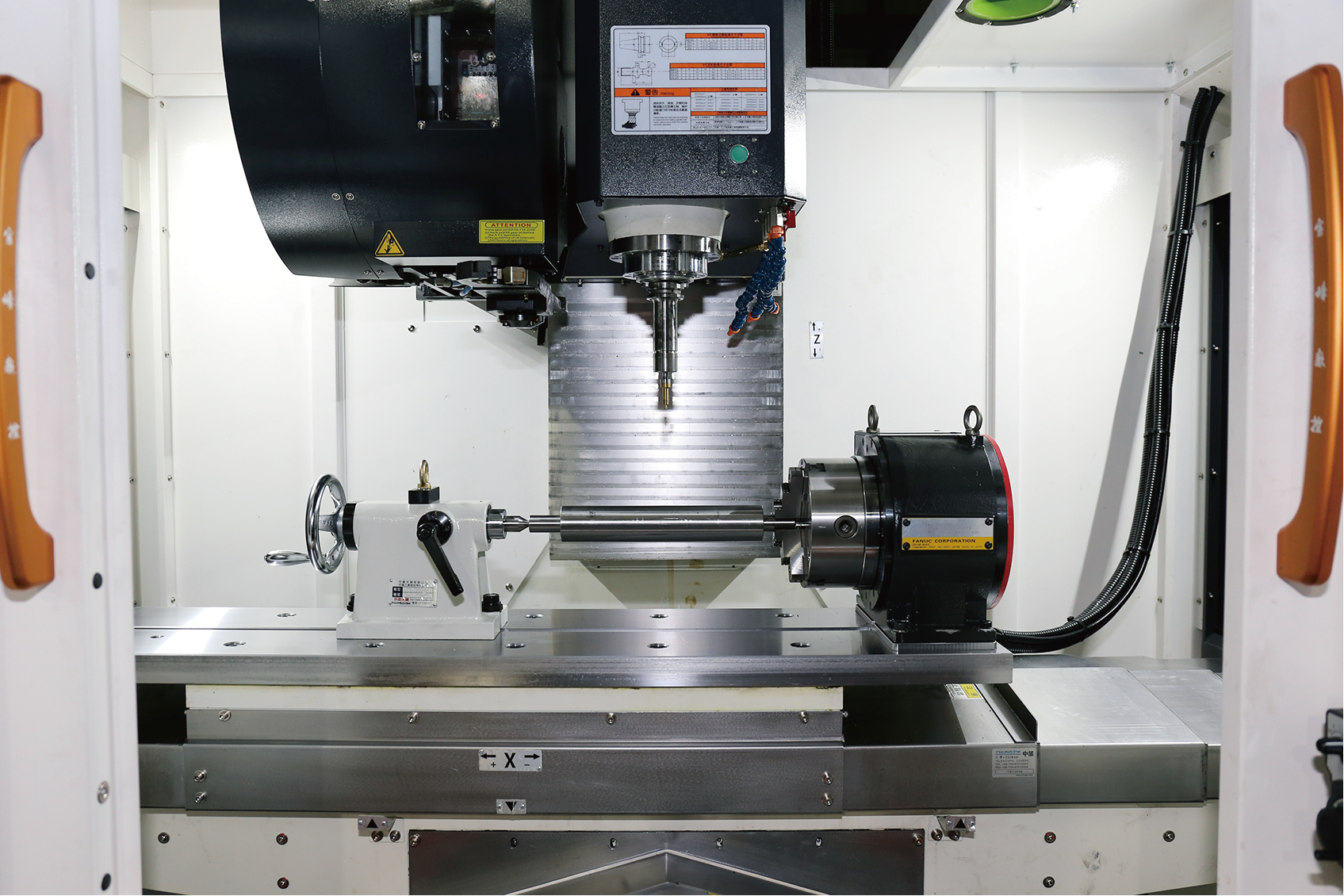

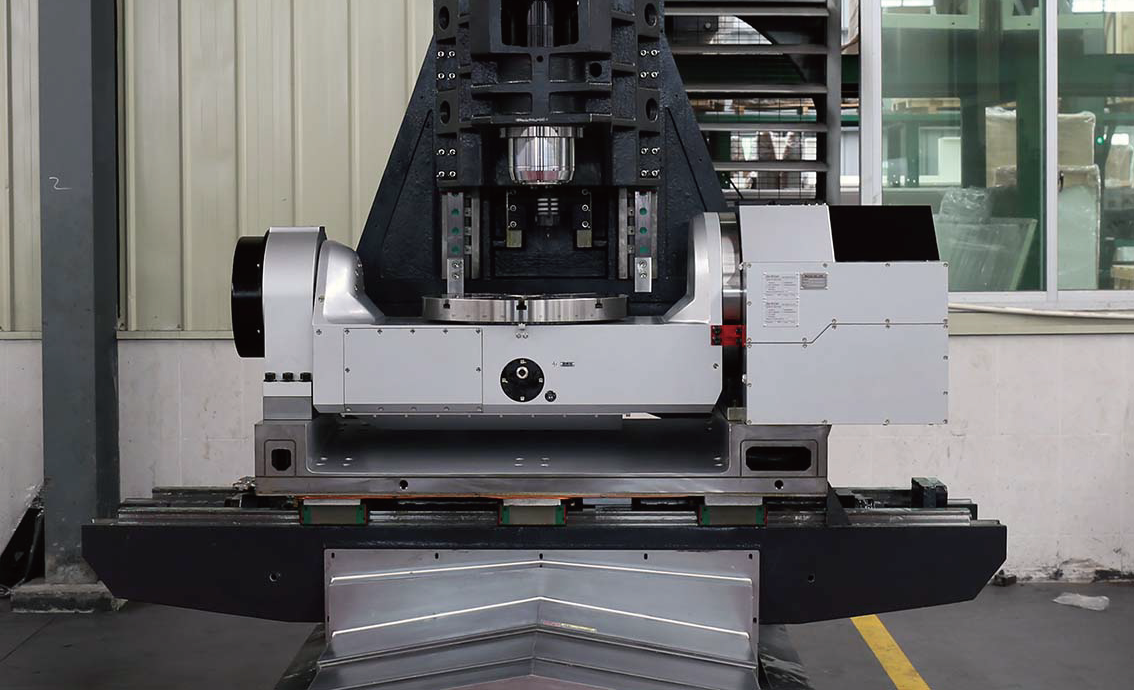

Peut-on ajouter un 4ème ou 5ème axe sur la Série V ?

Oui. Les modèles BF-858V et BF-1168V sont spécifiquement conçus pour l'intégration de tables rotatives 4ème et 5ème axe, avec une course Z de 800 mm permettant le dégagement nécessaire. Les modèles standard (V8 à V13) peuvent également recevoir un diviseur 4ème axe. Le câblage et l'interfaçage CNC sont prévus en standard.

Quel est le délai de livraison et d'installation ?

Le délai standard est de 8 à 12 semaines selon le modèle et les options. L'installation et la mise en service sont incluses : transport sécurisé, mise de niveau laser, raccordements, tests géométriques et formation opérateur sur site. Un rapport de contrôle qualité est fourni avant expédition depuis l'usine.

Besoin d'aide pour
choisir ?

Nos experts techniques connaissent chaque machine, chaque option, chaque application. Obtenez une recommandation personnalisée sous 24h.

48h Intervention SAV

10 000+ Machines installées

25+ Pays
